GA-40Tplus 實驗煙氣分析儀技術參數

主要特征

• 裝配多7個電化學傳感器。
• 裝配多2個紅外傳感器。
• 內置58mm色帶圖形打印機。
• 內置可充電電池，操作時間可達8小時。
• 內置Peltier干燥器及蠕動泵,用于清除冷凝物。
• 裝配有加熱管和內置加熱煙氣過濾器 。
• 標準M30x1裝置加熱管，適合所有配備K型熱電偶的馬杜煙氣探針。
• 附加帶冷凝槽的煙氣過濾器。
• 差壓傳感器-用于測量煙囪抽力和氣體流速（借助皮托管）。
• 煙塵測量程序。
• 測量煙氣與環境溫度, 選配2個額外輸入用于溫度傳感器。
• 模擬輸出（4-20mA / 0-10V）-選配。
• 內置大內存用于儲存結果，兩種數據儲存格式。
• 計算許多額外參數。
• 氣體刻度固件。

分析儀及附件箱 - 外視圖

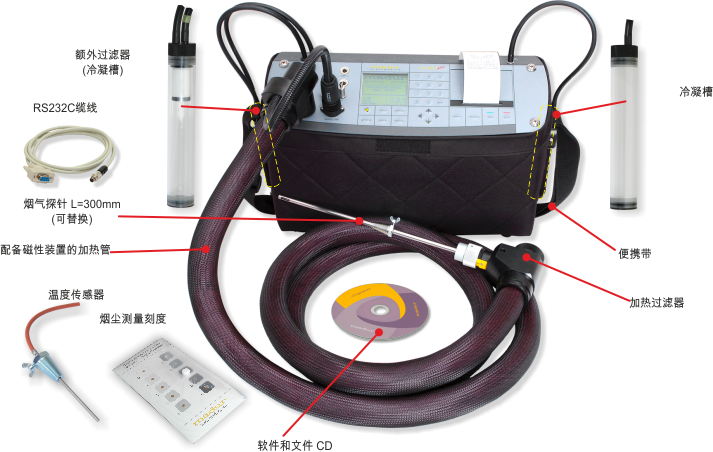

完整的一套GA-40T^plus分析儀操作準備

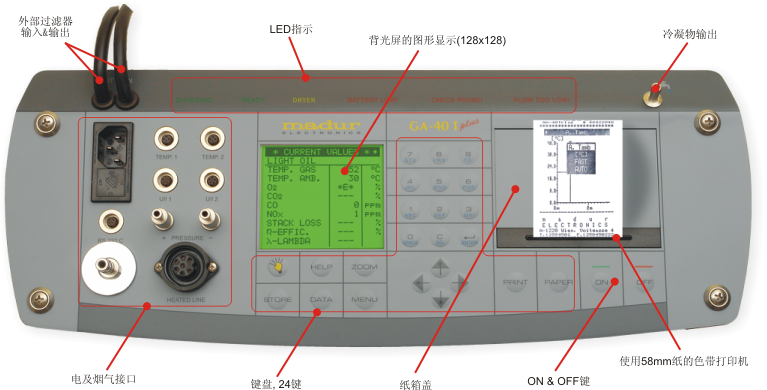

前板視圖

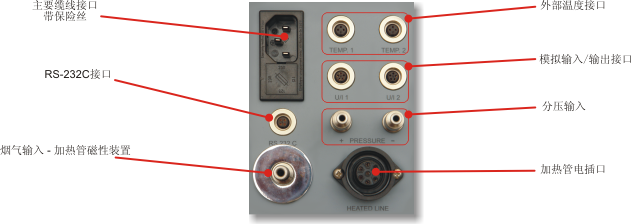

煙氣及電接口

LED顯示

樣例截圖

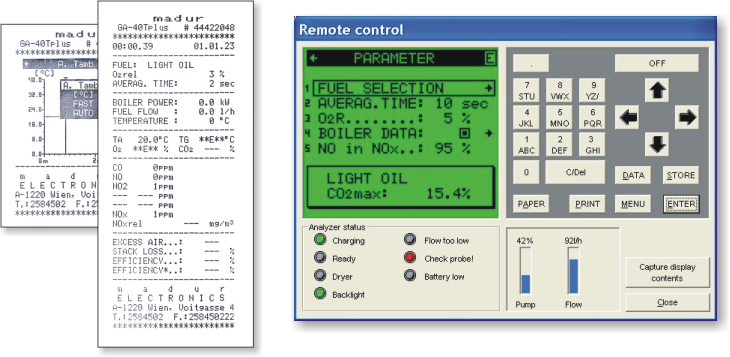

樣例輸出及PC程序截圖

GA-40Tplus 能源學院實驗室煙氣分析儀配置，分析儀標準裝置與儀器一同提供

• 3m長主纜線（自選插頭類型）。
• 選度加熱長度及加熱過濾器電源和裝運箱。
• 單一煙氣過濾器帶冷凝槽及過濾芯（孔尺寸5µm)。
• 冷凝物容器。
• 2.5m長RS232C通訊纜線及DB9凹槽接口。
• 軟件CD及程序和用戶手冊。
• 壓力傳感器配件快速接口（2pc.）。

補充設備-分開訂購，但對分析儀工作*

加熱管

這一元件分開訂購，但對分析儀工作*!
帶有加熱煙氣過濾器的加熱管提供煙氣樣品到分析儀預處理模塊。
帶有M30x1螺紋接口用來固定煙氣探針管。另一端裝有磁性快速接口及電接口用來連接它到分析儀。
標準長度為3m，可訂購其他長度管。
與裝運包一起提供。

訂購代碼:
參見 煙氣探針 部分

煙氣探針管

這一元件分開訂購，但對分析儀工作*！
可替換探針管安裝在帶有M30x1緊固件的探針支架上。
它具有一個用來測量煙氣溫度的K型熱電偶(在某些設計中是S型)以及一個螺紋固定錐。與探針支架一起組成完整的煙氣探針。有多種探針支架。
它們的長度和工作溫度都不同。為了工作效率著想，建議擁有不同的探針管以適應測量地點。

訂購代碼:
參見 煙氣探針 部分

選配裝置

環境溫度傳感器

環境溫度傳感器安裝在一根3m長纜線上用于測量鍋爐進氣口溫度。
在基本布局中，環境溫度是由安裝在探針把手接口內的傳感器測量的。

訂購代碼:
Z40P-SENS-TEMP

皮托管

皮托管用于間接測量煙氣流速（與分析儀分壓傳感器一同測量）。
可以不同長度的管子，皮托管有一根2m長煙氣管將其連接到分析儀。

訂購代碼:
Z00-PITOT-5002
Z00-PITOT-8002

煙氣測試轉換器

煙塵測試轉換器安裝在標準蓋處。
轉換器允許通過Bacharach方式實行煙塵測試。

訂購代碼:
Z40T-HOSE-NAKR02

RS232C到USB接口

2.5m長纜線允許連接分析儀（RS232C接口）到PC電腦USB接口（當PC沒有安裝COM接口時尤其需要）。

訂購代碼:
Z40P-USB-ADAP

藍牙通訊模塊

模塊連接到分析儀RS232C接口，允許與PC電腦通過藍牙代碼通訊。

訂購代碼:
Z40P-BLUE-TOOTH

GA-40Tplus 能源學院實驗室煙氣分析儀
